隨著現代技術的發展，越來越多的自動化系統開始應用在煤礦領域，系統采集的多種數據信息需要傳輸至政府管理部門，這就需要將井下各種信息進行集中，建立一個安全可靠的綜合監控平臺。
山東新云鵬設計研發的礦用工業環網系統，該系統是在井下分別建立一個環網平臺，井下環網中的各系統的環網交換機分別于控制中心環網交換機連接，形成千兆環網網絡，實現井下系統的有機融合，為各系統采集數據的整合提供了一條新的路徑。

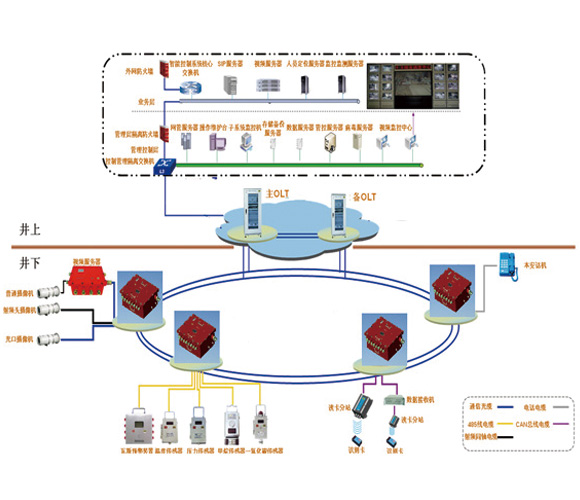

礦用工業環網系統的系統原理
系統以千兆工業以太網為主干網絡，網絡節點提供標準的以太網RJ45接口方式，將井下現有自動化系統接入工業交換機，利用光纖通信將各系統連接起來，統一調度各系統功能。
礦用工業環網系統的系統特點
系統設備均為工業級，適合井下潮濕、電磁干擾嚴重的環境下長時間穩定運行。
通信速率快，抗干擾性強，配備雷擊措施。
傳輸可靠性強，當某系統中的某一段光纖被損壞或者設備出現故障時，網絡具有自愈功能，在300毫秒內便可恢復正常功能，非常適合環境惡劣的井下使用。
網絡安全性高，采用網絡安全手段VLAN對子系統進行間隔，對外網用戶采用防火墻機制，避免安全隱患。
UPS電源供電，在停電后能夠運行至少4個小時以上。
山東新云鵬礦用工業環網系統建成后，將各個子系統整合在一起，能夠?qū)ιa(chǎn)過程進行統一管理，為礦山的安全監控、遠程通訊、人員定位、廣播通信、搶險救災等提供了一個完整的平臺。
